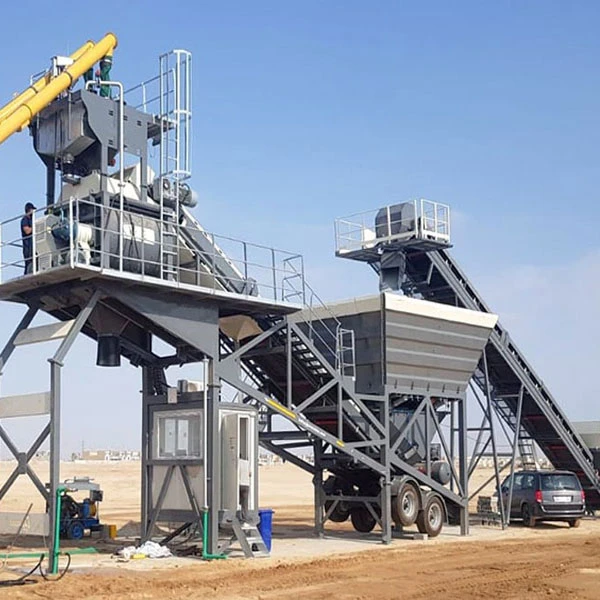

ユニバーサルコンクリートバッチングプラント
製品説明
AGICO ユニバーサル コンクリート バッチング プラントは、世界の建設市場向けに構築された統合コンクリート生産システムです。 25 ～ 240 m3/h の容量範囲をカバーします。
コアユニットは、独立したマルチチャンネル計量機能と組み合わせたツインシャフト強制ミキサーです。{0}{1}計量精度は粉体、水、添加剤は±1％、骨材は±2％です。吐出均一性は98%以上に達します。 PLCフルオート制御システムが全モデルに標準装備されています-。この装置は ISO 9001 および CE 規格の認証を取得しています。世界中で 8,000 以上のプロジェクトが実施されています。
一般的な用途には、商業用生合成プラント、プレキャスト工場、ダム、空港、橋などの大規模インフラ プロジェクトが含まれます。{0} Foundation-無料のモジュール式アセンブリがサポートされています。オンサイトの導入は 2 ～ 3 日以内に完了します。-
25–240 m³/h
容量
±1%
計量精度
2～3日
導入
8000+
世界的な配送
製品仕様
AGICO ユニバーサル コンクリート バッチング プラントは、混合、計量、搬送、保管、制御の 5 つのシステムで構成されています。
ミキシングシステム: A twin-shaft forced mixer (JS500–JS4000) is used. The discharge gate is hydraulically operated. Cycle time is 60–72 seconds.
計量システム: 骨材、粉体、水、添加剤を4つの独立したユニットで処理します。 C3-クラスのセンサーが搭載されています。リアルタイムドロップ補正が適用されます。
ストレージシステム: 2 ～ 4 個のビン集合体バッチャーと 60 ～ 200 トンの炭素鋼スパイラル-溶接サイロが提供されます。レーダーレベルセンサー、上部に取り付けられたダストフィルター、空気式アーチブレーカーが標準装備されています。-
制御システム：PLCロジックコアと産業用PC端末を使用します。手動、半自動、全自動モードが選択可能です。{{1} UPSバックアップが含まれています。
搬送システム: 骨材はベルトコンベア (傾斜 18 度以下) または落下防止安全ロック付きのワイヤロープ スキップ ホイスト-によって供給されます。粉体は密閉されたスクリューコンベアを通して搬送されます。
ワークフローは次のとおりです。砂と石はフォーミュラごとに別々のビンにまとめられ、ベルトまたはスキップを介してホッパーを保持しているミキサーに送られます。セメントと添加剤は同時に個別に計量されます。すべての材料は、事前に設定された順序でミキサーに供給されます。 60～72秒で均一混合が完了します。完成したコンクリートは輸送トラックに直接排出されます。全サイクルが自動化されています。
モデルの選択: 25～35 m3/h モデルは市街地の建設と小規模プレキャスト ヤードに適しています. 50～90 m3/h モデルは小規模-～-商業コンクリート企業の主な選択肢として機能します. 120～240 m3/h モデルは、年間生産量が 300,000 m3 を超える大規模な生ミックス工場や国家インフラ プロジェクトを対象としています。-
参考価格: ミッドレンジ構成の場合、HZS75 の価格は約 74,000、HZS90 は約 74,000、HZS90 は約 111,000、HZS180 は約 266,000～266,000～370,000 です。最終的な見積もりは、お客様の容量ニーズと機器構成に合わせて調整されます。
製品の利点
強制混合コア
AGICO のツイン シャフト ミキサーは、クロム含有量 26% 以上の耐摩耗性合金アームと 5 mm 厚のライナーで作られています。-各バッチは 60 ～ 72 秒で混合され、98% 以上の均一性が得られます。摩耗部品の交換頻度が大幅に軽減されます。
財団-無料の迅速なセットアップ
AGICO の全{0}}鋼製-耐荷重プラットフォームは、従来のコンクリート基礎に代わるものです。モジュールはクイックフィットジョイントで接続されています。-機械の設置は2～3日で完了します。土木工事費は約80％削減されます。移転後も敷地はそのまま残されています。
独立した高精度計量-
AGICO の骨材、粉末、水、添加剤は別々のホッパーで計量されます。動的補償は PLC アルゴリズムによって処理されます。粉体および水の精度は±1%に保たれます。このシステムは ASTM C94 および ISO 19720-1 規格に準拠しています。
デュアルステージダストコントロール-
AGICO のメインタワー パルス{0} ジェット フィルターとサイロ カートリッジ フィルターは 2 段階で機能します。室内粉塵は5mg/m3以下に抑えられます。日中の騒音は60dB以下に抑えられます。生産量を削減することなく、厳しい都市環境要件を満たします。
グローバルな配送ネットワーク
AGICO には、30 年近い機器製造の経験があります。設計から工場での事前組み立て、{2}}現場でのトレーニングまで、完全な EPC サービスが提供されます。-地域のスペアパーツハブは 48 時間以内に応答します。
インテルiジェントコントロールシステム
AGICO の標準的な多言語{0}}PLC+PC デュアル-システムには、200 を超える混合配合が保持されます。リアルタイムの水分補正と ERP 統合がサポートされています。- 1 人のオペレーターが生産ライン全体を制御します。
人気ラベル: ユニバーサル コンクリート バッチング プラント、中国ユニバーサル コンクリート バッチング プラント メーカー、工場
製品パラメータ
| モデル | HZS25 | HZS35 | HZS50 | HZS60 | HZS75 | HZS90 | HZS120 | HZS180 | HZS240 |
|---|---|---|---|---|---|---|---|---|---|
| 定格容量(m3/h) | 25 | 35 | 50 | 60 | 75 | 90 | 120 | 180 | 240 |
| ミキサーモデル | JS500 | JS750 | JS1000 | JS1000Ⅱ | JS1500 | JS1500Ⅱ | JS2000 | JS3000 | JS4000 |
| バッチャーモデル | PLD1200 | PLD1200 | PLD1600 | PLD1600 | PLD2400 | PLD2400 | PLD3200 | PLD4800 | グラウンドサイロ |
| サイクルタイム (秒) | 72 | 72 | 72 | 60 | 72 | 60 | 60 | 60 | 60 |
| 吐出高さ(m) | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 4.2 | 4.2 | 4.2 |
| 総電力 (kW) | 50.25 | 75 | 105 | 125 | 145 | 165 | 210 | 260 | 326 |
| 集計精度 | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| 粉体・水の精度 | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% |
| サイロ容量(t) | 60 | 60 | 80-100 | 100-150 | 100-150 | 150-200 | 150-200 | 200 | 200+ |
| 給餌方法 | スキップ | スキップ | スキップ/ベルト | ベルト | スキップ/ベルト | ベルト | ベルト | ベルト | ベルト |
よくある質問
Q: AGICO バッチングプラントの計量精度は海外の技術検査に合格できますか?
A: AGICO 計量システムは ASTM C94/C94M および ISO 19720-1 規格に準拠しています。粉体および水の精度は±1%、骨材精度は±2%に保たれます。リアルタイムの水分補正と滴下補正は PLC によって処理されます。- -複数の海外市場にわたる第三者検査で初回合格率が維持されています。
Q: AGICO ミキサーの摩耗部品は、高強度の操作でどれくらい持続しますか?{0}}
A: AGICO ミキシング アームは、クロム含有量が 26% 以上の高クロム鋳造合金で作られています。{0}ライナーの厚さは5mmです。設計耐用年数は、通常の集合条件下で 80,000 ～ 120,000 バッチに達します。年間の摩耗部品交換コストは、装置総コストの 3% ～ 5% となります。
Q: 海外チームはAGICO制御システムを独自に運用できますか?
A: AGICO 標準 PLC+PC デュアル画面システムは、中国語、英語、ロシア語、スペイン語の多言語切り替えをサポートしています。-毎日の生産には、配合を選択し、量を入力し、開始を押すという 3 つのステップのみが必要です。完全な英語の電気図と障害コードのマニュアルが付属しています。 -最初の設置時に、AGICO エンジニアによるオンサイト トレーニングが少なくとも 3 営業日提供されます。
Q: AGICO は、現地の原材料や混合仕様に合わせてプラントをカスタマイズできますか?
A: AGICO は、お客様の砂-砂利の濃淡、シルト含有量、目標とするコンクリート グレードに基づいて、ビン数、混合順序、水補正曲線を調整します。実証済みの地域構成は、寒冷気候、高湿度、高強度コンクリートの要件に対応できます。-これらの市場でのバッチ配送は完了しました。
